원래 장소:
랑팡, 허베이, 중국
브랜드 이름:
suhigo
인증:
ISO-9001
연락주세요

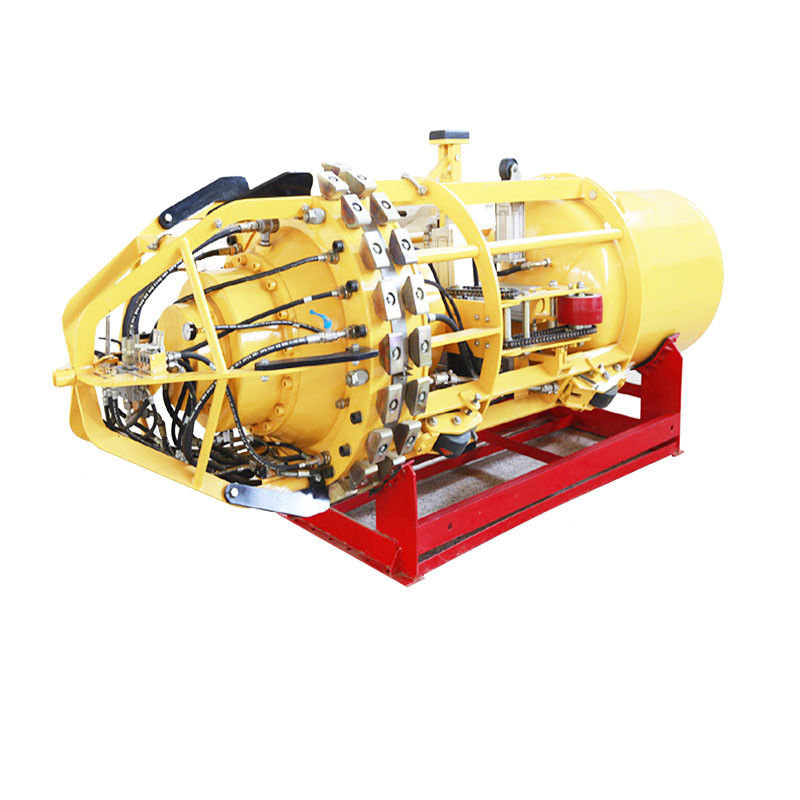

HGND 시리즈 파이프라인 공기 내부 라인업 클램프는 파이프라인 용접의 요구 사항을 충족시키기 위해 두 파이프 오리피스를 빠르게 정렬하기 위해 강철 파이프 내부에서 방사력을 생성합니다.그것은 작동하고 제어 압축 공기를 에너지원으로.
이 장비는 압축 공기를 운전, 작동 및 제어의 전력원으로 사용합니다. 오염이 없습니다.특히 높은 환경 보호 요구 사항을 갖춘 수송 파이프라인 및 석유 및 가스 파이프라인 건설에 적합합니다., 그리고 6 "~ 80" 파이프 지름과 다른 벽 두께의 다양한 파이프 라인의 건설을 충족 할 수 있습니다.
자동이 아닌 클램프 (수동으로 당겨)
| M오델 | 파이프 크기 | 피스톤 번호 | 피스톤 전력 | L | W | H | 무게 | 큐브 |
| (mm) | (KN) | (mm) | (mm) | (mm) | (kg) | (m3) | ||
| HGDNQ6 | 168 | 6X2 | 135 | 1473 | 150 | 150 | 35 | .04 |
| HGDNQ8 | 219 | 6X2 | 210 | 1593 | 189 | 189 | 55 | .06 |
| HGDNQ10 | 273 | 6X2 | 380 | 1665 | 240 | 240 | 60 | .09 |
| HGDNQ12-14 | 305-357 | 6X2 | 405 | 1751 | 280 | 280 | 100 | .14 |
자동 클램프 (자기 힘으로 이동)
| M오델 | 파이프 크기 | 피스톤 번호 | 피스톤 전력 | 모터 전력 | 모터 번호 | L | W | H | 무게 | 큐브 |
| (mm) | (KN) | (hp) | (mm) | (mm) | (mm) | (kg) | (m3) | |||
| HGDNQ16-18 | 406-457 | 8x2 | 960 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22 | 508-559 | 10x2 | 1060 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24 | 559-610 | 12x2 | 1270 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26 | 610~660 | 12x2 | 1270 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30 | 711-762 | 12x2 | 1750 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32 | 762-813 | 14x2 | 2940 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36 | 864~914년 | 16x2 | 2940 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38 | 914~965년 | 18x2 | 2940 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
| HGDNQ40-42 | 1016년~1067년 | 20x2 | 2940 | 3 | 1 | 3029 | 980 | 980 | 982 | 3.0 |
| HGDNQ46-48 | 1168년 ~ 1219년 | 20x2 | 4855 | 3 | 1 | 3100 | 1050 | 1050 | 1420 | 3.7 |
| HGDNQ48-50 | 1219년 ~ 1270년 | 22x2 | 4855 | 3 | 2 | 3517 | 1120 | 1120 | 1876 | 5.2 |
| HGDNQ52-54 | 1321년~1372년 | 22x2 | 4855 | 3 | 2 | 3520 | 1210 | 1210 | 1988 | 5.4 |
| HGDNQ56 | 1422 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ60 | 1524 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ62-66 | 1574-1676년 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ68-72 | 1727~1727년 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ76-80 | 1930~2032년 | 30x2 | 4855 | 3 | 2 | 4000 | 1800 | 1800 | 3855 | 13.0 |
Suhigo Pneumatic 내부 클램프의 기술적 특징:
1) 컴팩트 디자인, 안전하고 신뢰할 수 있는 성능
합리적인 설계와 제어 가능한 생산 프로세스는 부품 성능을 보장하기 위해 다양한 부품의 가공 정확성과 차원 정확성을 보장합니다.
2) 높은 정렬 정확성 및 광범위한 응용 범위
핵심 작업 부품은 국제 유명 브랜드에서 선택되고 구조 부품 CNC 가공 센터에 의해 처리되어 정렬 구성 요소의 높은 정렬 정확도를 달성합니다.
3) 확대 적용
확장 블록을 교체함으로써, 어댑터는 특정 범위 내에서 변하는 파이프 라인 크기의 요구를 충족시킬 수 있습니다.어댑터의 응용 범위를 확장하고 여러 기능을 가진 하나의 기계를 실현.
4) 깨끗하고 효율적이며 환경 보호, 높은 등반 능력과 높은 통과 능력
압축 공기는 전력으로 사용되며 깨끗하고 효율적이며 HSE 건설 관리의 요구 사항을 충족합니다.
세계 유명 브랜드 공기 모터와 컴팩트 구조 설계, 에너지를 절약하고 강한 등반 능력 (> 20°) 과 강한 통과 능력 (30 번 D)
5) 빠른 조정, 간편한 유지
다른 벽 두께에 적응해야 할 때, 장비는 높은 작업 효율을 제공하기 위해 빠르고 편리하고 정확하게 조정 될 수 있습니다.
6) DNQ16' '과 이상의 크기의 공기 클램프는 자동 시스템
걷기 속도가 조절되고 공기 소비가 낮고 등산 성능이 향상됩니다.
브레이킹을 위해 실린더의 이중 측면 확장 브레이킹이 채택되며, 우수한 브레이킹 힘과 브레이킹 속도가 있습니다.
이동 시스템과 브레이킹 시스템은 램프 동작의 유연성과 안전을 향상시키기 위해 가스 경로 교류를 형성합니다.
7) 확장 시스템에 추가 한계 장치
근본적으로 죽은 센터를 지원하는 것을 종료. 이전 경우에, 파이프 막는 사고는 발생하지 않았습니다
