원래 장소:
중국
브랜드 이름:
Suhigo
인증:
ISO-9001 CE
모델 번호:
HGCB620
연락주세요

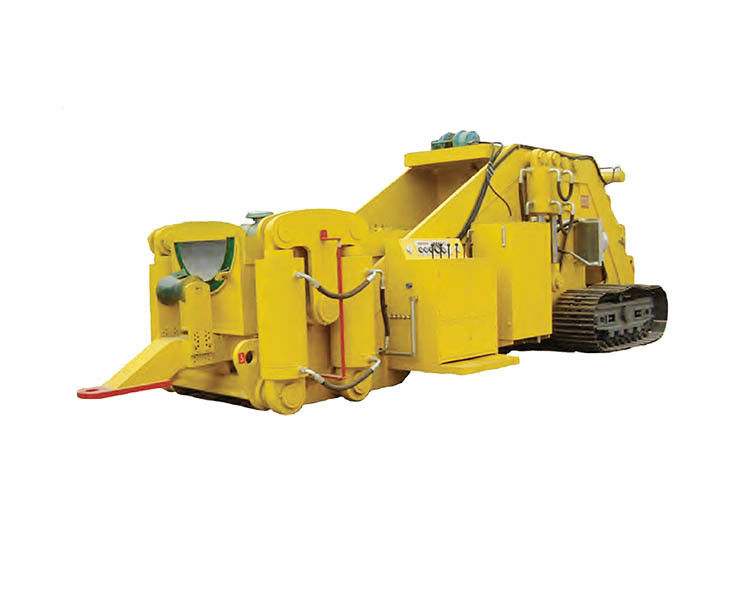

파이프 벤딩 머신은 스틸 프레임, 하부 몰드, 상부 몰드, 고정 장치, 유압 시스템 및 맨드릴로 구성됩니다.작동 원리는 강관 소성 변형을 만들고 합리적인 지지점과 응력점을 결정하고 굽힘 토크를 적용하여 강관의 냉간 굽힘을 실현하는 것입니다.굽힘 작업 중에 적용 가능한 범위 내의 다양한 대구경 강관은 다이 키트 및 해당 맨드릴을 교체하여 냉간 굽힘이 가능합니다.
HGCB 시리즈 수직 유압 파이프 벤딩 머신(파이프 벤더라고도 함)은 파이프라인 건설을 위한 전문 장비로 Suhigo가 첨단 기술을 도입한 후 설계 및 제조했습니다.또한 실제 작업 현장 운영 조건을 고려하여 보다 사용자 친화적으로 설계되었습니다.
Suhigo 파이프 벤딩 머신은 파이프 직경에 따라 정의되며 6~56인치 파이프라인 적용에 적합한 6가지 모델의 파이프 벤더가 있습니다.동시에 Suhigo 제조 업체 맨드릴, 수직 유압 파이프 벤더의 핵심 구성 요소입니다.
Suhigo Bening Machine의 기술적 매개변수:
| 모델 | HGCB620 | HGCB1630 | HGCB2236 | HGCB2840 | HGCB3648 | HGCB4856 |
| 파이프 크기 | 6~20인치 | 16~30인치 | 22~36인치 | 28~40인치 | 36~48인치 | 48~56인치 |
| 엔진 출력 | 46kw | 77kw | 118kw | 132kw | 160kw | 160kw |
| 마스터 실린더 | 2-220x160mm | 2-280x200mm | 4-320x230mm | 4-360x250mm | 4-450x560mm | 4-360x560mm |
| 리프트 실린더 | 2-180x63mm | 2-200x80mm | 4-220x90mm | 4-250x100mm | 4-280x200mm | 4-280x200mm |
| 유압식 윈치 장력 | 1.5톤 | 3톤 | 7톤 | 7톤 | 8톤 | 12톤 |
| 치수 | 4450x2180x2175mm | 6700x2520x2700mm | 8400x3000x2800mm | 8850x3180x3000mm | 9800x3335x3235mm | 8566x3190x3500mm |
| 무게 | 10톤 | 21톤 | 42톤 | 50톤 | 68톤 | 93톤 |
Suhigo Bening Machine의 기술적 특징:
1) 모든 장치의 작동은 유압 시스템에 의해 안전하고 편리하게 제어됩니다.
2) Cummins 국가 3배출 디젤 엔진 및 파워 팩을 채택하고 저온 예열 시스템을 옵션으로 선택할 수 있으며 성능이 안정적이며 가혹한 작업 조건에 적응할 수 있습니다.
3) 유압 시스템은 Rexroth와 같은 최고 브랜드 구성 요소를 채택하고 고유한 예열 및 냉각 시스템을 채택하여 작업 효율성을 향상시키고 수명을 연장합니다.
4) 파이프 벤딩 다이 키트와 해당 맨드릴을 교체하는 것만으로 파이프 벤딩 머신의 적용 범위 내에서 다양한 크기의 파이프에 대해 파이프 벤딩 작업을 수행할 수 있으며 교체가 간단하고 편리합니다.
5) 전체 기계는 간단하고 합리적인 구조와 쉬운 유지 보수가 있습니다.고강도 강철로 만들어진 강철 프레임은 수명이 길고 내한성이 우수합니다.
6) 트랙션 크롤러 보행 장치 또는 휠 보행 장치(둘 다 선택 사항)는 현장 작업에 적합하며 실제 작업 환경에 맞게 선택할 수 있습니다.
굴대의 기술적인 특징:
1) 베이스 맨드릴은 변환 키트를 사용하여 더 큰 크기로 변환할 수 있습니다.
2) 16"에서 60'까지 자체 추진 가능
3) 내부 코팅 파이프를 보호하기 위해 폴리우레탄 코팅 백킹 바와 휠.
4) 설계가 간단하고 부품이 적어 유지비가 적게 든다.
5) 확장, 수축 및 이동을 위한 1인 작업.
6) 더블 앵글 강화 스틸 웨지는 빠른 접근과 강력한 잠금 작용을 제공합니다.
7) 웨지는 심을 변경하지 않고 여러 벽 두께를 수용합니다.
8) 동력은 파이프 벤딩 머신의 유압 시스템을 사용합니다.
9) 테이퍼 휠은 롤링을 제거합니다.
