공압 내부 파이프 라인 업 클램프 파이프 용접 정렬 장비 파이프 라인 내부 라인 업 클램프
소개

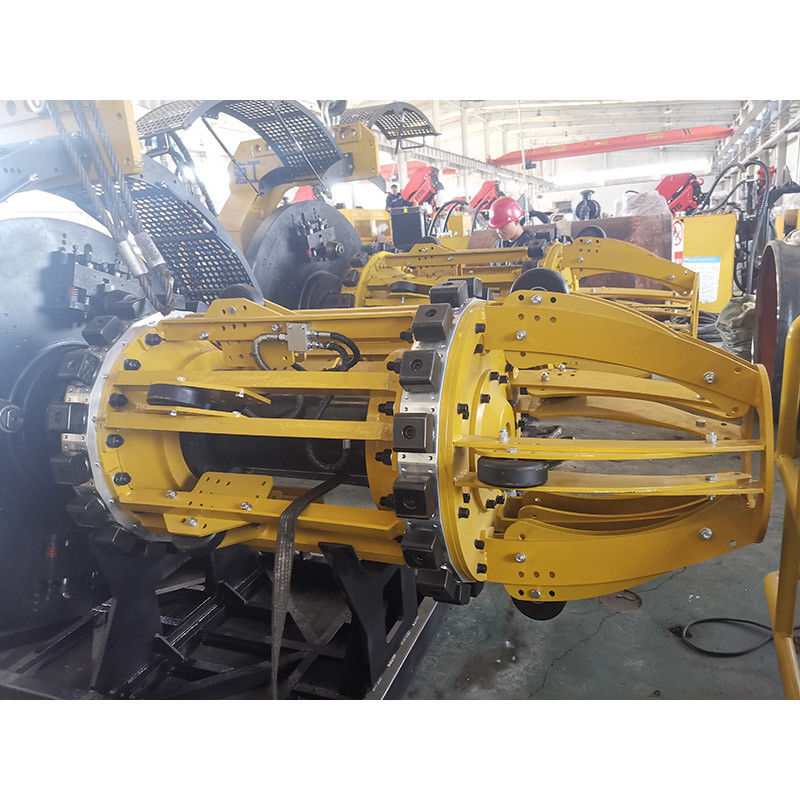

HGND 시리즈 파이프라인 공압 내부 라인업 클램프는 파이프라인 용접의 요구 사항을 충족하기 위해 두 개의 파이프 오리피스를 신속하게 정렬하기 위해 강관 내부에서 방사형 힘을 생성합니다.압축공기를 동력원으로 작동 및 제어합니다.
| 안건 | 단위 | 주요 매개변수 | |||||
| 모델 | - | HGK0814 | HGK1624 | HGK2430 | HGK3240 | HGK3648 | HGK4856 |
| 파이프 크기 | - | 8-14 | 16-24 | 24-30 | 32-40 | 36-48 | 48-56 |
| 파이프 벽 두께 m | mm | 10-22 | 10-22 | 14.6-30 | 14.6-30 | 14.6-50 | 14.6-50 |
| 스핀들 회전 속도 | rpm | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 |
| 스핀들 이송 속도 | 밀리미터/분 | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 |
| 커터블록 아니오 | - | 2-3 | 3-4 | 4 | 4 | 4 | 4 |
| 절단 스트로크 | mm | 90 | 90 | 90 | 90 | 90 | 90 |
| 무게 | 티 | 1.2 | 2.5 | 3.5 | 4 | 4.2 | 4.5 |
특징
1. 내부 공압식 라인업 클램프는 파이프 부설 바지선 및 육상 프로젝트용입니다.
2.공압식 내부 라인업 클램프는 파이프라인 용접 공정 전에 파이프를 정렬하는 데 특별히 사용되며, 6"에서 80"까지의 넓은 범위, FESTO 밸브, Ingersoll 또는 독일 COOPER 구동 모터 및 최적의 설계는 해양 파이프 부설에서 현장 성능이 최고임을 입증했습니다. 바지선 및 육지 프로젝트.
3. 구리 백업 슈 시스템은 자동 용접 시스템을 위한 내부 라인업 클램프에 장착됩니다.
4. 아르곤 용접용 퍼지 시스템은 CRA 파이프라인 프로젝트용 내부 라인업 클램프에 장착할 수 있습니다.
5. 클램프 슈 확장/후퇴 및 모션 제어를 위한 전기 밸브를 위해 공압식으로 제어되는 내부 라인 업 클램프는 해양 파이프 부설에서 널리 사용됩니다.
6. 내부 파이프 정렬 클램프 DKQ406 이상 모델, 이동 속도: 0-1M/S에 대한 자체 추진 및 자체 제동 설정도 있습니다.
| 중오델 | 파이프 크기 | 피스톤 번호 | 피스톤 파워 | 모터 파워 | 모터 번호 | 엘 | 승 | 시간 | 무게 | 입방체 |
| (mm) | (KN) | (마력) | (mm) | (mm) | (mm) | (킬로그램) | (m3) | |||
| HGDNQ16-18'' | 406-457 | 8x2 | 959 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22'' | 508-559 | 10x2 | 1057 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24'' | 559-610 | 12x2 | 1268년 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26'' | 610-660 | 12x2 | 1268년 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30'' | 711-762 | 12x2 | 1748년 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32'' | 762-813 | 14x2 | 2937 | 삼 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36'' | 864-914 | 16x2 | 2937 | 삼 | 1 | 3020년 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38'' | 914-965 | 18x2 | 2937 | 삼 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
